显卡入门学习
思路梳理：
- 原因
- 三大显卡公司综述
- GeForce（精视）
- Radeon（镭龙）
- Inter
- 显卡天梯
- 显卡参数
- 其他注意
- 引用文献
目录：
原因
从小米的本子开始说起：
之前并未对显卡这方面的知识进行深入了解和梳理。
1、小米笔记本Air 12.5 3999 款式 ，没有独显，分为两种，一种i5cpu，一种没、m3cpu，均采用英特尔® HD Graphics 615集成显卡
2、小米笔记本Air 13.3 4999 款式，分为两种，对显卡来说，一种是Nvidia GetForce MX150；另一种是Nvidia Getforce 940MX；
三大显卡公司综述
| Corporation | Primary Service | Primary Video Cards Series |
|---|---|---|
| Nvidia (Nvidia corporation 英伟达) | 显示芯片和主板芯片组 | GeForce |
| AMD | 各种微处理器 | Radeon |
| Inter | 半导体芯片 | Intel® HD Graphics |
Nvidia
待补充了解
AMD
待补充了解
Inter
待补充了解

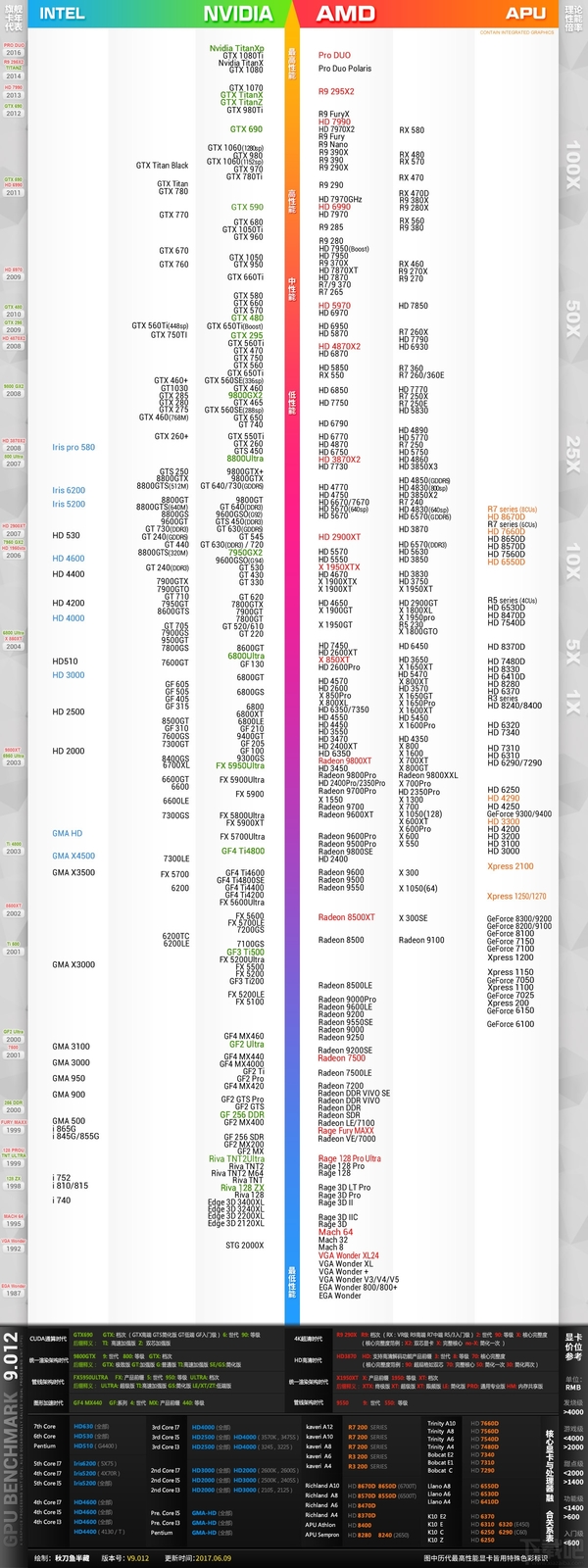

显卡天梯图
天梯更新时间：2017-06-16 17:57:42
显卡参数
显卡：
1、显示芯片
（芯片厂商、芯片型号、制造工艺、核心代号、核心频率、SP单元、渲染管线、版本级别）
- 即GPU（图形处理器 Graphics Processing Unit）
- GPU专为执行复杂的数学和几何计算而设计，这些计算是图形渲染必需的
- GPU是显卡的CPU，将主CPU从图形处理的任务中解决出来
- GPU会产生大量热量，需要散热设施
- 供应商：三家为主，多家争鸣
- Nvidia首先提出
- 检测识别软件：GPU-Z
sp单元
sp(Stream Processor ,流处理器)单元是NVIDIA对其统一架构GPU内通用标量着色器的称谓
- 一款显卡的流处理器的数量和频率的高低很大程度上决定了显卡的实际性能，因为它在大多数情况下比核心频率还要重要
2、显示内存
（显存类型、显存容量、显存带宽（显存频率×显存位宽÷8）、显存速度、显存颗粒、最高分辨率、显存时钟周期、显存封装）
- 显存，也被叫做帧缓存，它的作用是用来存储显卡芯片处理过或者即将提取的渲染数据。
1、显存类型
- 市场中所采用的显存类型主要有SDRAM，DDR SDRAM（包括DDR2和DDR3，90%以上的显卡都采用此类显存），DDR SGRAM三种
- 当今显卡上普遍配备的显存类型都是GDDR3，GDDR4只属于少数高端型号，而奇梦达已经试产了全球第一颗GDDR5。
2、显存容量
- 显存容量是显卡上显存的容量数，这是选择显卡的关键参数之一。显存容量决定着显存临时存储数据的多少，显卡显存容量有128MB、256MB、512MB、1024MB几种
3、显存位宽
- 显存位宽是显存在一个时钟周期内所能传送数据的位数
4、显存带宽
- 显存带宽就是显示芯片与显存之间的桥梁，带宽越大，则显示芯片与显存之间的通讯就越快捷
5、显存速度
- 显存的速度一般以ns为单位。常见的显存有7ns、6ns、5.5ns、5ns、4ns甚至3.8ns的显存
6、显存封装
- 显存封装是指显存颗粒所采用的封装技术类型，显存封装形式主要有QFP、TSOP-II、MBGA等，其中TSOP-II、MBGA（DDR2和DDR3显存，全都使用了MBGA封装）比较常见
3、技术支持
（像素填充率、顶点着色引擎、3D API、RAMDAC频率）
目前暂不做了解，用了再学习。
4、显卡PCB
（PCB层数、显卡接口、输出接口、散热装置）
目前暂不做了解，用了再学习。
米本分析
NVIDIA GeForce 940MX 独立显卡
1GB GDDR5显存
- 显存容量：2048MB = 2G
- sp单元： 384个
- 核心频率：1176MHz
- 显存位宽： 64bit
- 显存类型：GDDR3
- 显存带宽：
其他信息
- 目前集成显卡都集成在cpu内，早期集成在主板上，Inter称之为核心显卡
- 常说的A卡是指ATI公司生产的显卡，现在已被AMD收购，直到2010年8月，在发布Radeon HD 6000系列显卡的同时，AMD宣布放弃ATI品牌
- 独显安装在主板留给独显的PCI插槽
- 集成显卡也有GPU
